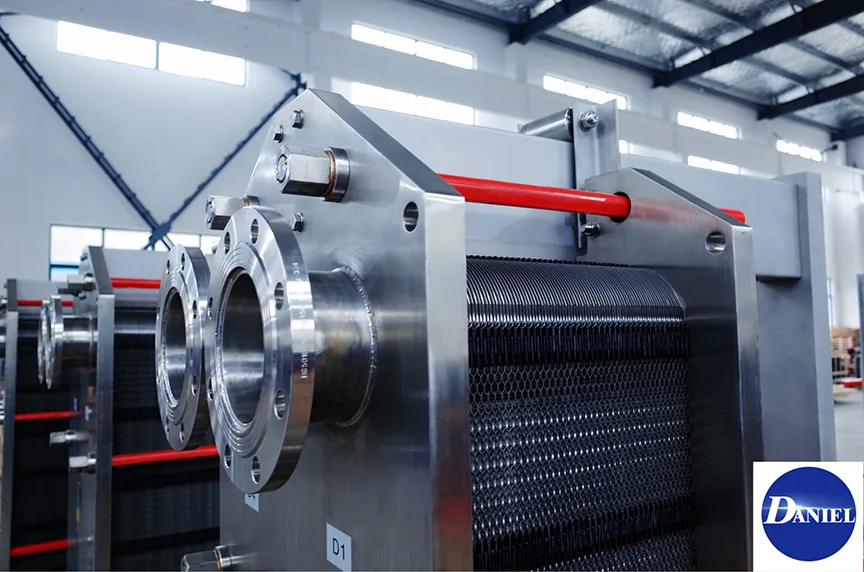

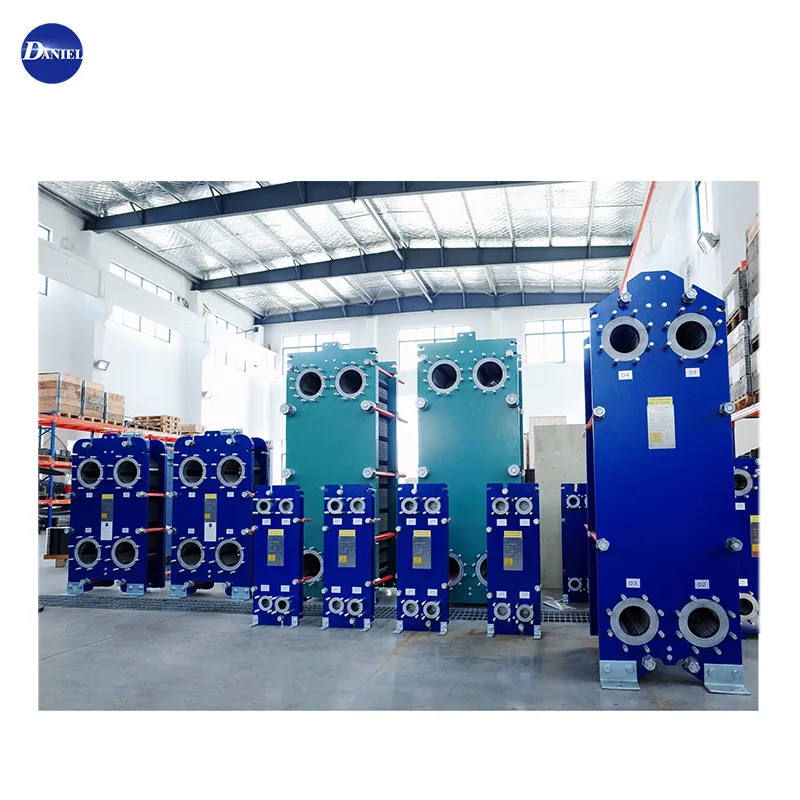

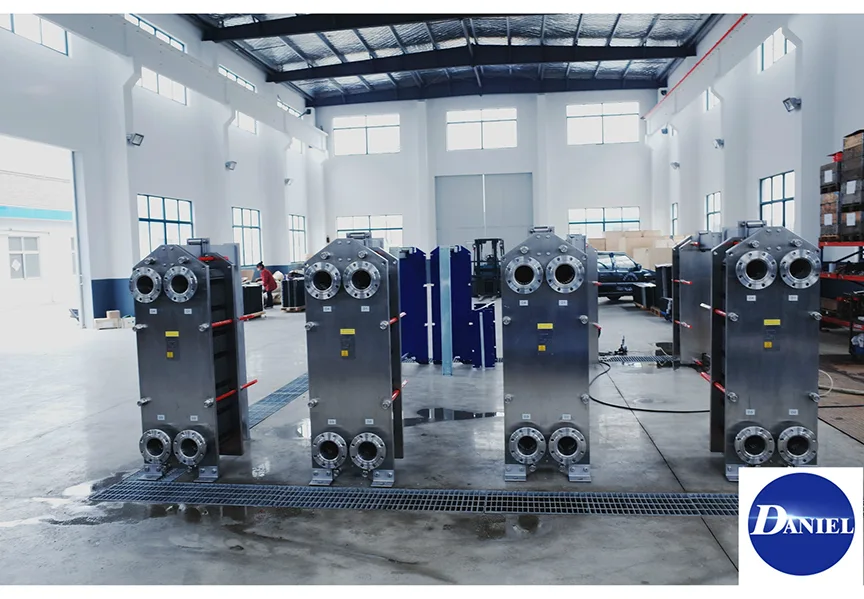

Descrição do produto

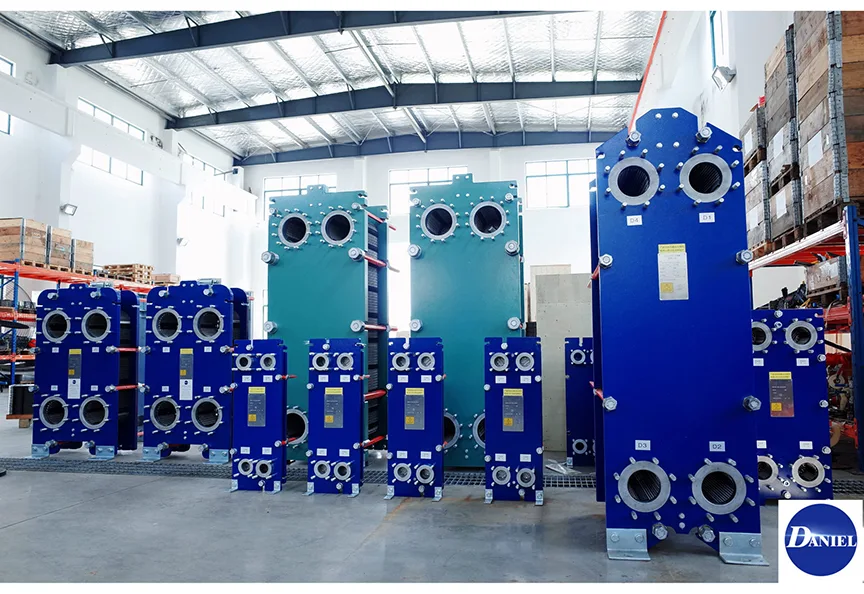

A estrutura do produto do trocador de calor de placas destacáveis da Daniel

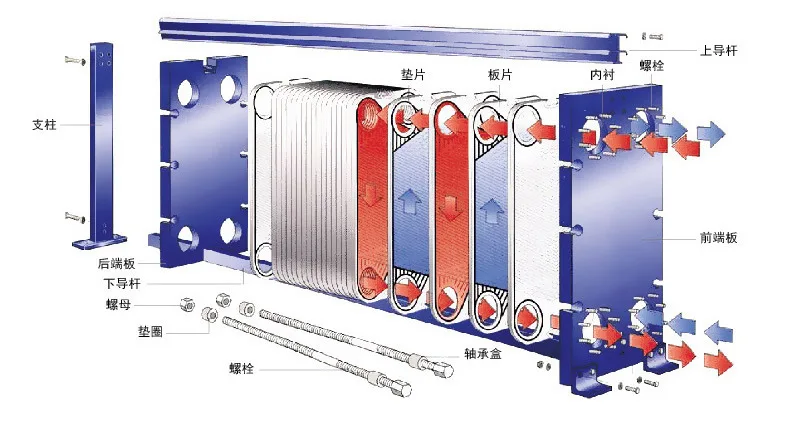

Componentes de um trocador de calor a placas

Mercado e Aplicação

Por muito tempo, a Jiangyin Daniel Cooler está comprometida em fornecer trocadores de calor de placas de alta qualidade para clientes nas indústrias de petróleo, química, industrial, alimentos e bebidas, energia, metalurgia, construção naval, HVAC e outras indústrias em muitos países e regiões. Atualmente, mais de 20.000 trocadores de calor a placas estão operando bem em diversos setores.

As vantagens dos trocadores de calor a placas

Promova o fluxo do líquido entre as placas para formar turbulência. Permita que a placa metálica se adapte a diferentes pressões. O canal de fluxo da pequena placa de padrão "espinha de peixe" é composto por duas placas adjacentes com uma diferença de ângulo em espinha de 180 graus. Portanto, existem muitos pontos de canto entre as placas, podendo chegar a um ponto a cada 130mm². O canal de fluxo não é propenso a deformações, tem uma resistência à pressão relativamente alta e pode suportar uma forte diferença de pressão. Ao mesmo tempo, como o fluxo é tridimensional e a turbulência é relativamente intensa, o coeficiente de transferência de calor é alto.

Estrutura compacta	O espaço ocupado pelo trocador de calor a placas é um dos menores entre todos os tipos de trocadores de calor atualmente. Sob as mesmas condições de troca de calor, a área do piso do trocador de calor a placas é de apenas 1/3 a 1/4 daquela do trocador de calor de casco e tubo e não requer espaço adicional de manutenção quando desmontado.
Alto coeficiente de transferência de calor	Devido ao fato de que o meio que flui no grupo de placas pode formar turbulência em um número de Reynolds (Re) relativamente baixo, e é menos provável que se formem incrustações nas placas lisas, ele tem uma eficiência de transferência de calor muito alta. Na troca de calor geral água-água, o coeficiente de transferência de calor do trocador de calor de placas pode atingir mais de 6.000 w/m² ℃, que é 3 a 8 vezes maior do que o do trocador de calor de casco e tubo.
Alta taxa de recuperação de calor	Devido ao alto coeficiente de transferência de calor, excelentes características de taxa de fluxo e fluxo completamente reverso, a diferença de temperatura de transferência de calor pode ser selecionada muito baixa. Portanto, é muito adequado para a recuperação de calor energético de baixo nível. É economicamente viável atingir uma taxa de recuperação de calor superior a 90% usando um trocador de calor de placas únicas.
Grande adaptabilidade	O trocador de calor de placas dobrável possui adaptabilidade incomparável. Após a instalação, o grupo de placas metálicas pode ser aumentado ou diminuído para atender aos requisitos do processo de expansão ou contração.
Baixo fluxo estagnado	Devido ao seu pequeno canal de fluxo e mínimo fluxo estagnado, ele pode iniciar rapidamente, responder prontamente quando as operações de controle mudam e reduzir significativamente o peso do equipamento.
Conveniente para manutenção	O design das placas garante que não haja cantos mortos, portanto a limpeza química pode ser realizada no local sem desmontagem. Para trocadores de calor de placas removíveis, eles também podem ser facilmente abertos para limpeza mecânica completa.

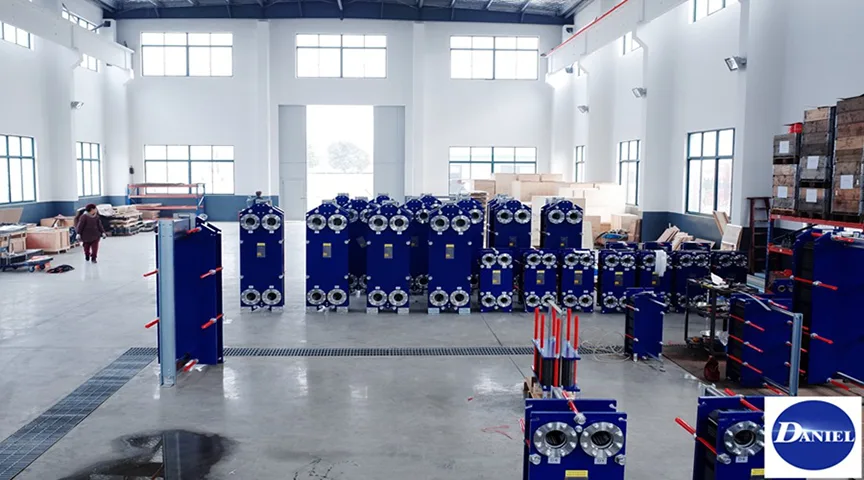

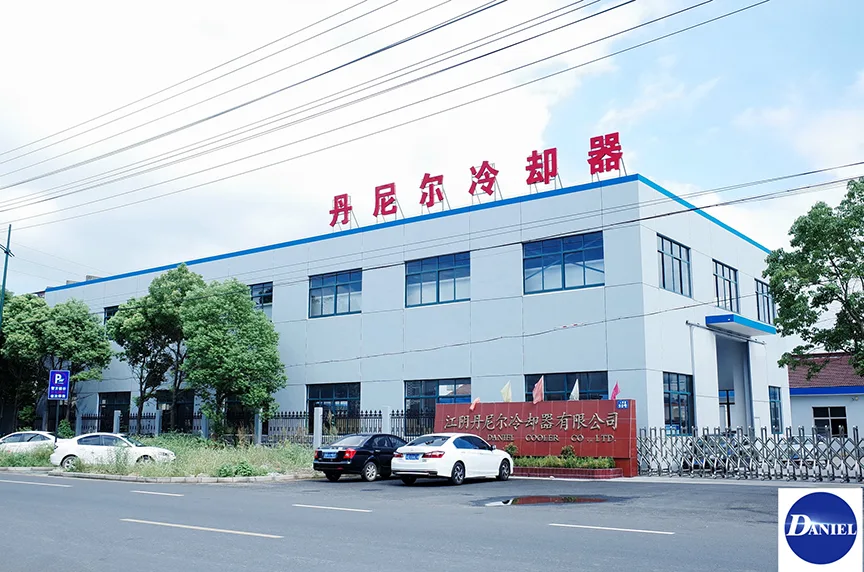

(Daniel Cooler) foi fundada em 2004. É um fabricante de trocadores de calor que produz trocadores de calor de placas destacáveis (PHE), juntas de trocadores de calor (PHEGASKET), placas de trocadores de calor (PHEPLATE) e fornece serviços de manutenção de trocadores de calor de placas (PHEMAINTENANCE).

Jiangyin Daniel Cooler possui tecnologia de design e produção e conhecimento profissional em trocadores de calor. Jiangyin Daniel Cooler tem o compromisso de fornecer trocadores de calor de placas de qualidade para clientes nas indústrias de petróleo, química, industrial, alimentos e bebidas, eletricidade, metalurgia, construção naval, HVAC e outras indústrias em muitos países e regiões.

Placas especiais de trocador de calor e juntas de borracha podem ser projetadas e fabricadas de acordo com as necessidades do cliente

Modelos de tira de borracha do trocador de calor de placas: M3, M6B, M6M, M6MX-L, M6MX-R, M10B, M10M, M15B, M15Blip, MK15BW, M15M, M20M, MX25B, MX25M, M30, MA30M, MA30W, EC500, AM20, P31-HBM, AK20, C10, Clip6, Clip8H, AM30, MX25, Ec350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10, A10B, T20B, T20M, TS20M, P36, TL10B, T20P, clip6, clip8, clip10, AX30, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500.

Indústria açucareira, indústria metalúrgica Junta de borracha do trocador de calor, junta de vedação EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTEL, EC50-WTFEEC50-ETFC, EC50-TFR, EC350-WTEL, EC350-WTFE, EC350-ETFC, EC350-TFR,

Modelo de junta do trocador de calor de placas: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (adesivo), J092, A085, J107, Q080, K34, K55, K71 (adesivo), P105, M60, P190, U2, E201, SR3, Q030, Q055, J185, SR6, H12, SR1, RS3

Modelos de junta do trocador de calor de placas: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, VT2508 B-16, VT2508 B NT250S, NT50X, NT100T, NT100M, NT100X, NT150S, NT150L, VT405, NT250S, NT250L VICARB

Modelos de junta do trocador de calor de placas: V10, V20 (tipo botão), V20 (pasta F), V45 (tipo botão, tipo pasta), V60 (tipo pasta), V85 (tipo pasta), V130 V4, V13, V20, V28, V45, V60A, V60B, V85, V85D, V100A, 100B, V110A, V130, V170, V280

Modelo de almofada de borracha do trocador de calor de placas: GX-12, GX-12P1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60, GX-100, GX-180,

Modelo de almofada de borracha do trocador de calor de placas: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma X29, Sigma M37, Sigma38, Sigma M66, Sigma 107, Sigma90SAL

Modelo de junta de vedação de borracha do trocador de calor de placas: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S83, S121

Modelo de anel de vedação do trocador de calor de placas: TL90PP, TL90SS, TL150PP, TL150SS, TL200PP, TL200SS, TL250PP, TL250SS, TL400SS, TL500PP, TL500SS, TL650PP, TL650SS, TL850PP, TL850SS

Modelo de junta do trocador de calor de placas: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 podem ser projetados e fabricados de acordo com as necessidades do cliente

Placas trocadoras de calor a placas especiais e juntas de borracha Principais modelos de placas trocadoras de calor a placas e juntas de borracha:

1. Placas trocadoras de calor de placas. M3, M3 (N), M3X, M6-MFL, M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15-(MFG, MFML, FFM, BFG), M15-MFGL, M15-BFML, M20-MFM, M20-MWFM, M20-FKMG, AM20-SFM, M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20B, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, T20, C6, C8, C10. AC400. AC600, AV170, AV280.

2. Placas do trocador de calor de placas A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, K71PA, M60, M92, M185, M107, N35, N35DS, N35PA, N50, Q030D, Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6TAF, BBL1.6BF, BR1.08CF? N35, N25, N50, AO55, H17,

3. Placas trocadoras de calor de placas: GX-51, GX-013, BR013 (tipo calha), GX-108, GX-214, GX-26, GC-26, UFX-26= GX-26GX-26, GX-51, GX-100, GX-60, GX-180, GC-26, GC-51... Vicarb (método G): V10, V20, V45, V60, V85... Sondex: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83... HISAKA, W.Schmidt……..

4. Placas do trocador de calor de placas NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2

5. Placas trocadoras de calor de placas da série BR produzidas nas séries g BR, BR005, BR01, BR03, BR05, BR08, BR13…

Aplicação da junta do trocador de calor de placas Daniel:

Indústria naval: usada principalmente para resfriamento, resfriamento de água de camisa, resfriamento de óleo lubrificante, resfriamento de líquido refrigerante de pistão, resfriamento de óleo de transmissão, pré-aquecimento de óleo combustível pesado, pré-aquecimento de diesel, resfriamento de outros processos, etc.

Indústria de energia: os trocadores de calor são usados principalmente em resfriamento de água de ciclo aberto ou fechado, resfriamento de óleo de transmissão, resfriamento de óleo de turbina, resfriamento de óleo lubrificante, resfriamento de pistão e turbina e refrigerante de motor, recuperação de calor de usinas de energia a diesel, recuperação de calor de gases de escape.

Os trocadores de calor são usados principalmente na indústria farmacêutica para: esterilização de medicamentos, resfriamento de emulsão, aquecimento de suspensão, aquecimento de plasma, aquecimento de ácido cítrico, resfriamento de infusão, etc., trocadores de calor da indústria siderúrgica são usados principalmente na indústria siderúrgica para molde / resfriamento de líquido refrigerante de máquina de fundição contínua, óleo hidráulico / resfriamento de óleo lubrificante, resfriamento de líquido refrigerante de máquina, aquecimento e resfriamento de eletrólito, água de forno / água de alimentação / emulsão / resfriamento de águas residuais de coqueria, corpo de forno / suporte j elétrico / resfriamento de refrigerante de transformador.

Os trocadores de calor são usados principalmente na indústria de HVAC para: aquecimento urbano, água quente sanitária, armazenamento de gelo, aquecimento constante de piscinas, dispositivos de bomba de calor, dispositivos de recuperação de calor, pré-aquecimento de água de aquecimento, utilização geotérmica de água/vapor, etc.

Os trocadores de calor são usados principalmente na indústria química para: aquecimento e resfriamento de meios de processo, resfriamento de óleo, resfriamento de eletrólitos, aquecimento de líquidos desengordurantes, resfriamento de líquidos de fosfatação, etc.
